Simplificar las instalaciones de audio con Dante y PoE

Entregar el audio de la red y la energía a los amplificadores a través de un solo cable

Los amplificadores de red RDL SF-NP16E y SF-NP35E convierten un solo canal de audio Dante o AES67 en una salida amplificada de voltaje constante de 70 V o 100 V.

Características del amplificador:

    Alimentado por PoE

    Plenum Rated según la norma UL 2043

    VCA integral para el control de volumen del usuario opcional - 10 kΩ pot o 0 a 10 Vcc

    Limitación automática de la corriente de suministro para evitar el cierre del puerto PoE

Requisitos del PoE:

SF-NP16E 16 W @ 70/100 V - PoE+ (30 Watt)

SF-NP35E 35 W @ 70/100 V - PoE++ (60 Watt)

El SF-NP16E es un amplificador de potencia de audio que convierte un canal de audio de la red Dante en una salida amplificada de voltaje constante de 70 V o 100 V. La salida proporciona 16 watts para un nivel de audio digital de red de 0 dBFS. No se requiere un software especial para configurar el módulo.

El SF-NP16E está equipado para operar desde un conmutador de red habilitado para PoE+. El SF-NP16E puede ser alimentado desde una fuente de alimentación externa de 24 Vcc, disponible por separado.

Si un dispositivo alimentado con PoE+ exige instantáneamente una alimentación excesiva de un puerto PoE+, dicho puerto puede cortar su tensión de salida, lo que provoca una interrupción prolongada del funcionamiento del dispositivo. El SF-NP16E monitoriza la potencia del amplificador y limita la corriente para proteger el puerto PoE+ contra el apagado incluso durante condiciones extremas de retroalimentación o de modulación de onda cuadrada. El LED rojo PORT PROTECT del panel trasero parpadea cuando el SF-NP16E reduce el consumo de energía para evitar que se apague el voltaje del puerto PoE+.

El SF-NP16E está equipado con un VCA interno para ajustar el nivel de salida. Un bloque de terminales desmontable permite la conexión de un potenciómetro externo 10 KΩ o un voltaje de control de 0 a 10 Vcc. La ganancia del amplificador se mantiene al máximo cuando el terminal de entrada del VCA no está conectado. Los controles remotos RDL están disponibles para proporcionar un control de nivel de usuario de una sola vuelta, de varias vueltas (codificador rotativo) o de botón (selección de rampa o nivel fijo). El control del VCA asegura un ajuste de nivel sin ruido a largo plazo.

El módulo está equipado con protección térmica y de cortocircuito de salida. La etapa de salida de clase D de alta eficiencia produce un calor mínimo para todos los niveles de modulación de voz o música esperados. Un indicador LED MUTE se ilumina en amarillo cuando la salida está silenciada. La sincronización válida con la red Dante se indica mediante un LED verde visible desde el frente de la unidad.

El SF-NP16E está construido en una caja metálica profesional y duradera, adecuada para su funcionamiento en solitario, en superficie o en bastidor. Este producto SYSFLEX® con todas las funciones está diseñado y fabricado en los EE.UU. para un funcionamiento continuo en instalaciones exigentes. La versatilidad de los productos SYSFLEX® añade una enorme flexibilidad en el diseño e instalación de sistemas de A/V profesionales.

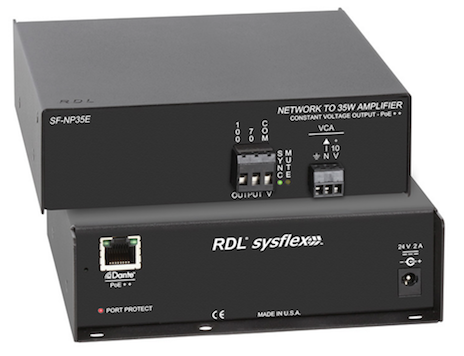

En la versión SF-NP35E la salida proporciona 35 watts para un nivel de audio digital de red de 0 dBFS.

Radio Design Labs es una marca que soporta y comercializa TECSO Latin con atención exclusiva para integradores profesionales de la región latinoamericana. Escríbenos a info(@)tecsolatin.com o visita www.tecsolatin.com
