Video Wall On The Fly - Procesador DP- HDMI de Lindy

Por razones prácticas, las pantallas que componen los videowalls suelen controlarse a través de la interfaz HDMI. Cables, conectores, sistemas de extensión... todas las transmisiones AV tienen lugar a través de HDMI. No es raro que las pantallas no tengan ninguna otra interfaz AV, por lo que las conexiones de las unidades de control del videowall también deben tener HDMI para que la instalación funcione. Quien quiera alimentar un videowall con contenido AV desde una interfaz DisplayPort, por ejemplo, no podrá hacerlo en la mayoría de los casos.

Ventajas de DisplayPort

Además de un mayor ancho de banda, DisplayPort tiene otras capacidades que HDMI no puede igualar. Esto comienza con el conector seguro, que cuenta con un mecanismo de encaje por especificación para proteger la conexión contra la desconexión involuntaria.

DisplayPort también cuenta con el Modo Dual, que desde la versión 1.1 de DP con el estándar DP++, ha garantizado que las pantallas HDMI puedan funcionar con la interfaz DisplayPort utilizando simples cables adaptadores sin necesidad de electrónica activa. Aunque los dos estándares no pueden ser más diferentes en cuanto a su señalización eléctrica, la interfaz DP++ detecta automáticamente cuando se conecta un monitor HDMI y cambia la señalización de DP a HDMI.

El modo MST (Multi-Stream) es otra de las ventajas de DisplayPort frente a HDMI, ya que permite alimentar varias señales AV a través de un único cable DisplayPort entre las pantallas y el dispositivo fuente. Todo lo que se necesita es un cable DP entre cada pantalla.

Lo mejor de ambos mundos

Los hubs DisplayPort MST permiten la conexión de múltiples pantallas a una única fuente DP, para crear configuraciones de estaciones de trabajo más grandes o una distribución DP a mayor escala.

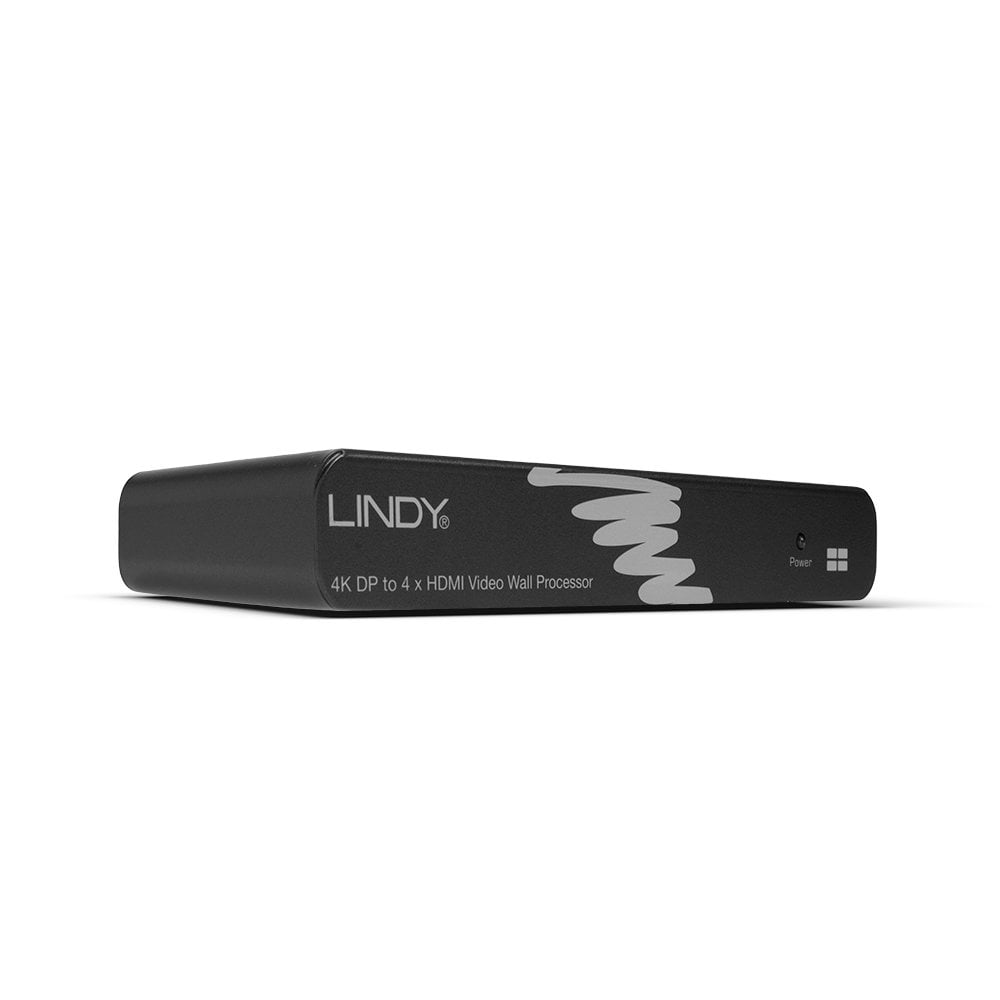

El Hub Lindy DisplayPort a Quad HDMI MST/SST con procesador de Video Wall es un hub DP 1.2 MST y SST de alto rendimiento, con funciones Video Wall, Duplicate, Extended y Expander View / Eyefinity.

Para crear una amplia variedad de soluciones de visualización, este procesador agrupa las pantallas conectadas a los puertos 1 y 2 para crear una única salida, y luego también la aplica a las pantallas conectadas a los puertos 3 y 4.

Esto permite el uso de 4 modos diferentes como se detalla a continuación. La resolución máxima soportada puede depender de la configuración de Windows, la tarjeta gráfica y la pantalla conectada.

El procesador de video mural DP-HDMI de Lindy permite controlar hasta 4 pantallas HDMI en varios modos de funcionamiento desde una fuente DisplayPort.

En primer lugar, este dispositivo puede funcionar en modo de videowall, lo que le permite generar un videowall 2×2 con cuatro pantallas de 1080p a partir de una fuente DisplayPort con una resolución de imagen 4K (3840×2160@60Hz). El contenido de la imagen 4K aparece distribuido en las 4 pantallas del videowall.

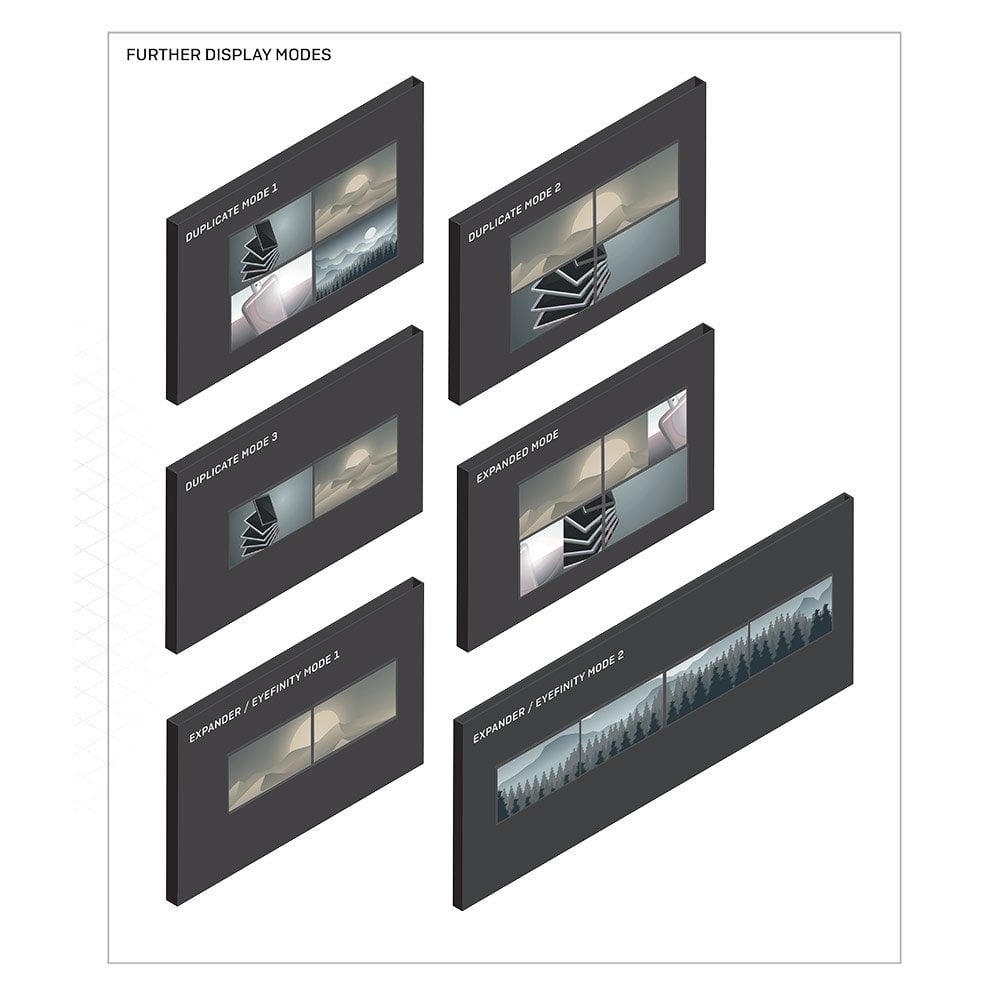

El procesador de videowall también puede funcionar en modo duplicado como divisor, para mostrar el mismo contenido de imagen varias veces en varias pantallas. Estas son las tres configuraciones que se pueden conseguir:

• Cuando se utilizan cuatro pantallas de 1080p, se pueden mostrar cuatro contenidos de imagen idénticos con una resolución de 1920×1080@60Hz cada uno

• O alternativamente dos contenidos de imagen diferentes con 3840×1080@60Hz cada uno en dos grupos de dos pantallas 1080p cada uno

• Cuando se utilizan dos pantallas 4K, se pueden mostrar dos contenidos de imagen 4K con una resolución de 3840×2160@30Hz cada uno

El modo ampliado también ofrece la posibilidad de mostrar el escritorio extendido de Windows con dos contenidos de imagen diferentes en cuatro pantallas 1080p, combinadas en dos grupos de dos pantallas cada uno, con una resolución total de 3840×1080@60Hz.

Por último, en el modo Expandido o Eyefinity, de especial interés para los jugadores, es posible incluso mostrar hasta 7680×1080@60Hz utilizando cuatro pantallas 1080p contiguas. O 7680×2160@30Hz en dos pantallas 4K una al lado de la otra.

Multi-funcional

El dispositivo se configura fácilmente a través de los menús de configuración de la tarjeta gráfica utilizada en el PC y a través de los puertos de salida utilizados. Si se quiere configurar uno de los modos que utiliza sólo dos pantallas, sólo se utilizan las salidas HDMI, en caso contrario las cuatro.

El manual describe el procedimiento de configuración de los diferentes modos para los fabricantes de GPU más importantes. El handshake EDID entre las pantallas y el procesador del videowall o entre el procesador del videowall y la tarjeta gráfica se utiliza para configurar la resolución y la frecuencia de refresco. Gracias a sus dimensiones compactas (155x72x25mm), el práctico dispositivo puede acompañar fácilmente al usuario a cualquier lugar, por ejemplo, en eventos, formación o reuniones de ventas, lo que lo convierte en una unidad de procesador AV móvil y multifuncional.
